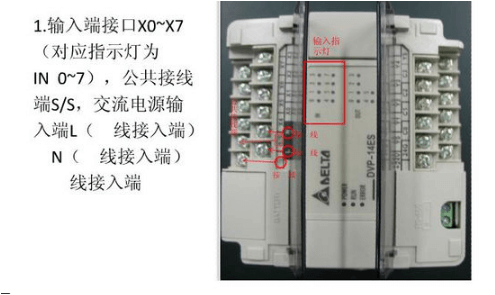

臺達PLC是有多種型號的，它們接線方式也略有不同。以下是臺達14-ES PLC圖，其數字量輸入接線圖如下：

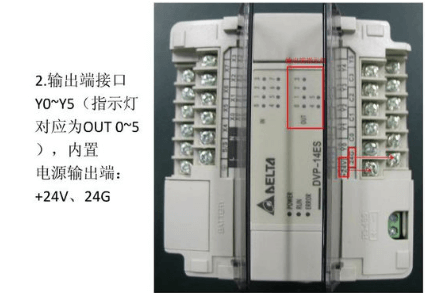

數字量輸出接線圖如下所示：

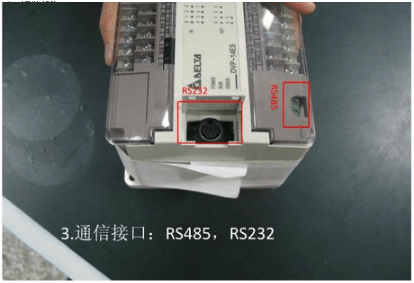

PLC接線圖如下所示：

臺達PLC，是臺達Programmable Logic Controller的縮寫，又名臺達可編程、臺達可編程控制器、臺達可編程序控制等，是臺達為工業自動化領域專門設計的、實現數字運算操作的電子裝置。 臺達PLC采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。
